Технология 4K Collage Display Technology:
руководство по установке

Это короткое справочное руководство поможет вам самостоятельно подготовить все необходимые устройства и оценить в работе преимущества технологии Intel Collage Display, на примере платформы на базе системных плат GIGABYTE 7-серии с функцией Dual Thunderbolt® и процессоров Intel® с интегрированным графическим ядром HD4000 Graphics* (встроенная видеоподсистема подключается к четырем типовым HD-мониторам)..

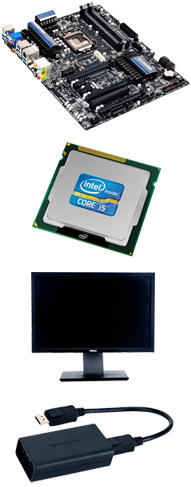

Что вам необходимо

1. Системные платы - ПК, собранный на базе любой системной платы GIGABYTE 7-серии с интерфейсом Dual Thunderbolt®

2. Процессор - Процессор Intel® Core™ i5 или Core™ i7 третьего поколения с интегрированным видеоядром Intel® HD4000 Graphics.*

3. HD дисплеи - Четыре дисплея поддерживающих экранное разрешение 1920 x 1200 и оснащенные интерфейсом DisplayPort. Для реализации вертикального режима работы устройств под управлением Intel Collage потребуется набор специальных кронштейнов, объединящих в единый массив четыре монитора.

4. Intel Collage драйвер - Актуальный на данный момент драйвер Intel Collage
(доступен для загрузк на официальном сайте GIGABYTE).

5. DisplayPort сплиттер - Наконец, вам потребуются два DisplayPort-сплиттера и DisplayPort-кабели для подключения четырех дисплеев к разъемам Mini DisplayPort, которыми оснащена ваша материнская плата GIGABYTE.

*Примечание: Подробная информация о совместимости компонентов размещена по адресу.







Инсталляция

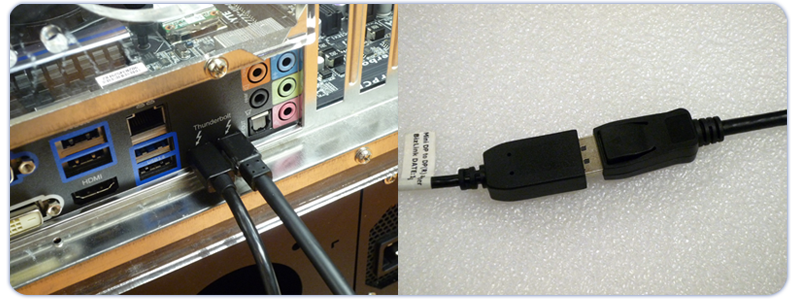

1. Подключение к ПК
Первое, что необходимо сделать, подключить оба кабеля к разъемам mini-Display Ports (секция портов ввода/вывода на системной плате). Далее, каждый из кабелей DisplayPort  следует подключить к соответсвующемук разъему сплиттера.
Примечание: В зависимости от модели сплиттера, вам может потребоваться кабель с интерфейсными разъемами DisplayPort - Mini DisplayPort.

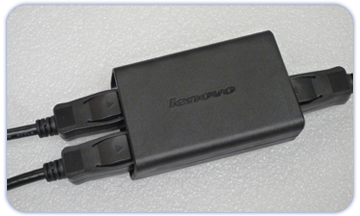

2. Подключение DisplayPort сплиттера
Теперь необходимо подключить кабели DisplayPort к каждому из разъемов на выходе сплиттера. Свободные разъемы интерфейсных кабелей потребуются нам для подключения к системе четырех HD-дисплеев.



3. Подключение четырех дисплеев
Теперь настала очередь подключить четыре кабеля интерфейса DisplayPort от каждого из двух сплиттеров к соответствующим дисплеям. На снимке приведен пример инсталляции четырех дисплеев (вертикальный режим работы).


4. Инсталляция Intel® Collage драйвера
This is a special driver developed by Intel and GIGABYTE that allows you create a 4K UltraHD resolution (3840 x 2400 pixel) desktop environment across your four standard HD displays. You can download the specific Intel® driver for your motherboard at these product pages:
1.GIGABYTE Z77X-UP5 TH – страница для загрузки
2.GIGABYTE Z77X-UP4 TH – страница для загрузки
3.GIGABYTE Z77MX-D3H TH - страница для загрузки
В процессе инсталляции следуйте указаниям инструкций появляющимся на экране дисплея. По завершении процесса, возможно, потребуется перегрузить систему.


5. Конфигурирование видеоподсистемы средствами Intel Collage драйвера

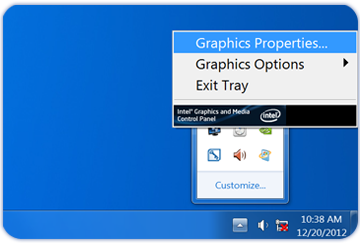

По завершении процедуры инсталляции драйвера после загрузки ОС в правом нижнем углу экрана на рабочем столе появится пиктограммы видеодрайвера Intel Graphics и Media Control Panel. С их помощью можно получить доступ к конфигурации и управлению видеоподсистемой средствами драйвера Intel® Collage.

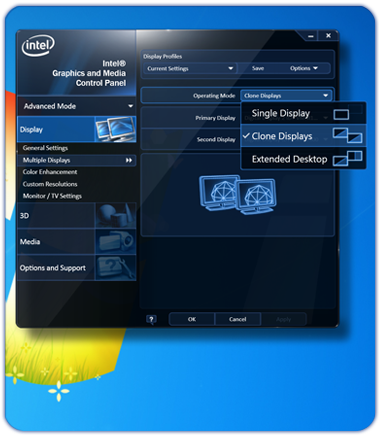

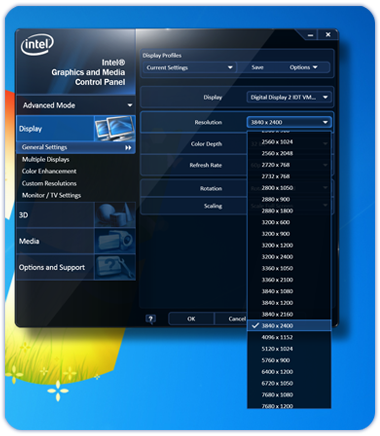

Выбирая Вертикальный режим работы для четырех дисплеев, необходимо указать в ниспадающем меню 'Operating Mode' видеодрайвера опцию Clone Mode. Далее следует выбрать экранное разрешение 3840 x 2400 в зависимости от оригинального рабочего разрешения имеющихся в распоряжении дисплеев.



Выбирая Горизонтальный режим работы четырех дисплеев, необходимо указать в ниспадающем меню 'Operating Mode' видеодрайвера опцию 'Clone Mode'. Далее следует выбрать экранное разрешение 7680 x 1200 в зависимости от оригинального рабочего разрешения имеющихся в распоряжении дисплеев.
