 Качество компонентов
|
|

Качество компонентов - залог качества материнских плат
Next Generation High Quality Components and 4 Phase CPU Power Design

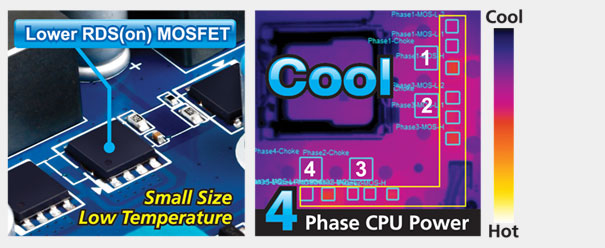

  Lower RDS(on) MOSFET Design (CPU Power Zone)

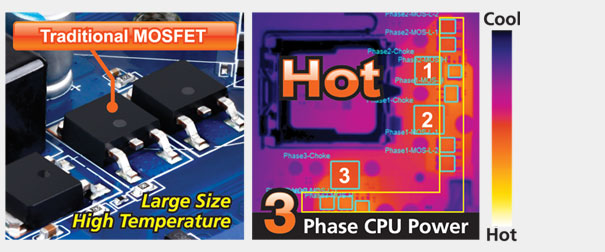

Traditional MOSFET Design (CPU Power Zone)

    MOSFET (Metal–Oxide–Semiconductor Field-Effect Transistor) – это комплементарный полевой МОП-транзистор, который способен выполнять функции коммутатора в электрических цепях (КМОП-ключ).

GIGABYTE was the first motherboard manufacturer to realize the importance of using only the highest quality components for the critically important CPU VRM zone of the motherboard , which is responsible for delivering stable power to the CPU. The GIGABYTE Ultra Durable™ 2 design (featured on GIGABYTE 2011 Select Motherboards) utilizes All Solid Capacitors manufactured in Japan which are rated to last for at least 50,000 hours in operational use. GIGABYTE Ultra Durable™ 2 motherboards also feature Ferrite Core Chokes with higher energy efficiency compared to more common iron core chokes and Lower RDS(on) MOSFETs which feature lower resistance, i.e. reduced power consumption and heat. Some motherboards in this segment feature the GIGABYTE Ultra Durable™ 2 Classic design, which features All Solid Japanese manufactured Capacitors and Lower RDS(on) MOSFETs.

GIGABYTE has further improved on the CPU VRM area by increasing the power phases from 3 to a 4 phase design. This allows for more stable power delivery to the CPU, as well as help smooth out power ripple and noise which is important for clean CPU power delivery.


Новый дизайн
Ultra Durable™ 2
Прежний дизайн
  МОП-транзистор
с низким RDS(on)		 Обычный МОП- транзистор
  Дроссель с
ферритовым
сердечником		 Дроссель с железным сердечником
  Конденсатор с
твердым
электролитом и
пониженным ЭПС		 Обычный электролити- ческий конденсатор

Полевой транзистор с пониженным сопротивлением канала (Low RDS(on) MOSFET)
• Оптимальный заряд в области затвора минимизирует потери.
• Меньший нагрев, минимальный размер, оптимальные температурные характеристики.
Что такое MOSFET?
MOSFET (Metal–Oxide–Semiconductor Field-Effect Transistor) – это комплементарный полевой МОП-транзистор, который способен выполнять функции коммутатора в электрических цепях (КМОП-ключ).
  Temperature
Cool


     МОП-транзистор с низким RDS(on)


     Обычный МОП-транзистор



                  Меньше сопротивление = Меньше энергопотребленние
                             = Меньший нагрев компонентов
  Энергопотребление

Нагрев является результатом
энергопотребления



Мощность эклектического тока: P = I2 x R
(P: Мощность, I : Значение тока, R: Сопротивление)

Дроссели с ферритовым сердечником
• Снижены потери энергии в сердечнике • Существенно меньший уровень электромагнитных помех
• Коррозийная стойкость
Что такое дроссель?
Дроссель – это катушка индуктивности, которая способна накапливать магнитную энергию под воздействием электрического тока. Дроссель обладает высоким сопротивлением переменному току и малым сопротивлением постоянному току.
  Power Efficiency
Better


Дроссель с ферритовым сердечником


           Дроссель с железным сердечником


Как работает схема питания Ultra Durable 2?

Питание



Накопление энергии, регуляция тока
Накопление и разряд емкости


МОП-транзистор с низким RDS(on)
Останавливает/ пропускает электрический ток через контур




Дроссель с ферритовым сердечником



Твердотельный конденсатор

        Процессор
