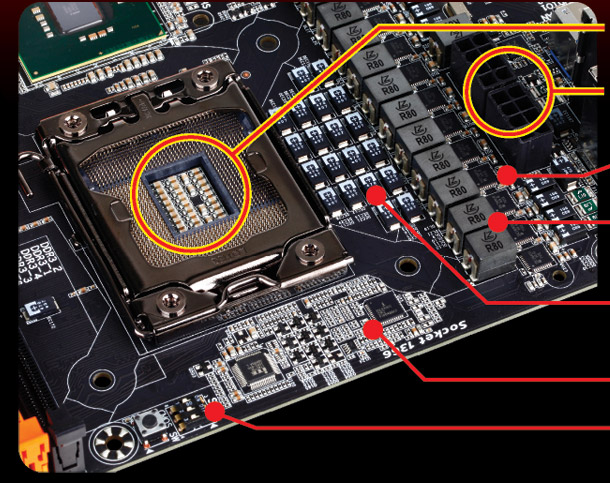

Специально для модели GA-X58A-OC разработан новый дизайн VRM-модуля, который получил название OC-VRM. Основу его элементной базы составляют набор POS-конденсаторов на основе полимерного диэлектрика со сверхнизким эквивалентным последовательным сопротивлением, MPFC-дроссели (Max Power Ferrite Core, рассчитаны на работу с токами до 50 A), а также Driver-MOSFET (микросборка на одной подложке в составе полевых транзисторов и драйвера управления). На фоне повышенной энергоэффективности и комфортного температурного режима предложенная схема позволяет генерировать с запасом ту мощность, которая требуется современным ЦП.
Благодаря установленным на системной плате переключателям, технология OC-VRM предусматривает возможность изменения частоты PWM-преобразователя в режиме реального времени. Если режим работы ЦП требует максимального питания, пользователю достаточно повысить частоту, нарастив запас по мощности в цепях питания средствами POS-конденсаторов и MPFC-дросселей. Кроме этого, рациональное расположение компонентов на плате позволяет максимально ускорить процесс подготовки платы к экстремальному разгону за счет экономии времени на промежуточных операциях (установка изоляционных элементов и уплотнителей, монтаж системы охлаждения и т.д.).
|
|
Подготовительные процедуры: быстро и просто
|
| |
X58A-OC Другие системные платы |
|
 |
Энергопотребление до 1200 Вт |
Запас по питанию до 1500 Вт

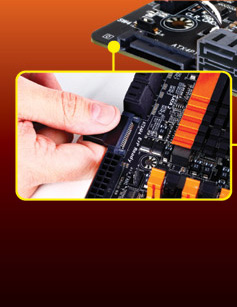

два 8-контактных разъема питания ЦП |
|
Driver
Mosfet |
|
Энергообеспечение: пониженная температура
Дроссели рассчитаны на силу тока 50 А |
|
Быстрота: надежность
На плате установлены POS-конденсаторы |
|
PWM-модуль на базе микросхем Intersil |
|
Оперативный доступ: режим реального времени
Повышение частоты PWM-преобразователя до 600K/800K/1000K |
|
 |
|
|
 |

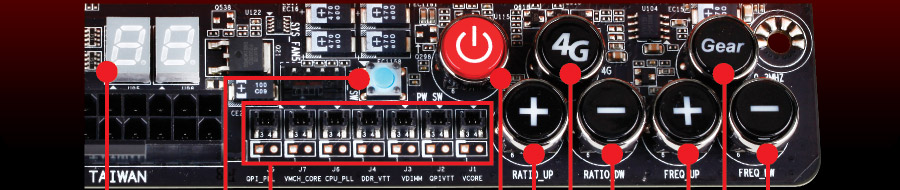

Функция OC-Touch позволяет оверклокерам добиться максимальной производительности от системы, затратив минимум времени и усилий. Установленные на GA-X58A-OC кнопки управления дают возможность вручную изменять значение множителя ЦП, а также частоту BCLK- шины с шагом 1МГц или 0,3 МГц. Эти изменения могут быть выполнены с помощью BIOS или средствами ОС DOS/ Windows в режиме реального времени, без необходимости перезагрузки системы, что существенно упрощает и ускоряет процедуру тестирования ЦП на предмет определения максимальной частоты. Кнопка 4G Ready представляет интерес для начинающих оверклокеров, с ее помощью в одно касание можно автоматически установить частоту процессора равной 4 ГГц. Опытные энтузиасты могут воспользоваться 4G Ready перед тем, как начать тонкую настройку параметров системы вручную средствами OC-Touch. С помощью имеющегося на плате модуля индикации состояния рабочего напряжения ключевых компонентов пользователь может оперативно контролировать наиболее критичные параметры. |
|
 |
 |
| |
|
Кнопка включения ПК
|
|
Кнопка
увеличения
частоты шины
|
|
|
| |
Кнопка Restart
|
Кнопка увеличения коэффициента
умножения ЦП
|
|
|
Кнопка уменьшения коэффициента умножения ЦП
|
|
Кнопка уменьшения частоты шины
|
Светодиодный индикатор отладки
|
|
Встроенный модуль измерения напряжений
Удобная возможность контролировать напряжение питания ключевых компонентов. |
|
Кнопка 4G Ready
С помощью кнопки 4G Ready после перезагрузки системы частота ЦП автоматически повышается до 4 ГГц. |
|
Кнопка OC Gear
Дискретность величины BCLK (частота шина) может принимать значение 1 МГц или 300 Гц. |
|
 |
Фирменная функция OC-Cool – это новая светодиодная подсветка системы охлаждения и семь 4-контактных разъема Smart Fan, предназначенных для контроля температуры критичных компонентов. Тепловая трубка в составе OC-Cool-системы пассивного охлаждения позволяет повысить эффективность конвекции, и способствует выводу тепла за пределы системного блока, а светодиодная подсветка радиаторов МС Северного и Южного мостов подчеркивает статус GA-X58A-OC.
семь 4-контактных разъемов Smart Fan
|
|
SysFan or GPU |
| |
SysFan or GPU |
|
SysFan or GPU |
|
SysFan or GPU |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
Эффективный теплоотвод
|
Оригинальный дизайн системы охлаждения "мостов" чипсета
|
|
SysFan or GPU |
CPU Fan |
SysFan or DDR |
|
 |

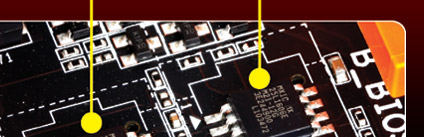

Функция OC-DualBIOS™ – это распаянный на плате переключатель, расположенный между микросхемами BIOS, и соответствующие светодиодные индикаторы. Предложенная GIGABYTE схема предполагает использовать одну МС BIOS для штатных целей, а вторую – для оверклокинга. Разумеется, возможность применения второй микросхемы в качестве резервной (в случае отказа основной) по-прежнему доступна. В рамках концепции OC-DualBIOS™ микросхемы BIOS позволяют хранить до 16 профилей настроек. Функция может быть востребована, например, в том случае, если пользователь решил обновить версию микрокода основной МС BIOS, и при этом не хочет терять уже сохраненные профили настроек.
Кроме того, OC-DualBIOS допускает тестирование новых версий BIOS без необходимости обновления микрокода (основной и резервной МС). Таким образом, экономится время, а сама процедура становится более “прозрачной” для пользователя.
|
|
 |
 |

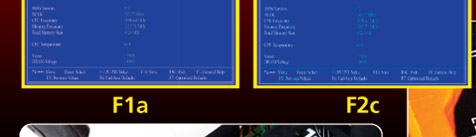

Сравните 2 версии BIOS до обновления микрокода. |
 |
 |
 |
 |

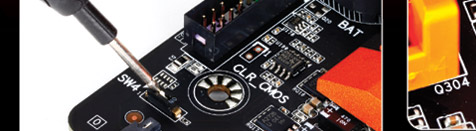

С помощью переключателя в составе функции OC Dual BIOS легко выбрать в качестве загрузочной основную или резервную BIOS. Средствами BIOS можно сохранить до 16 профилей.
|
|

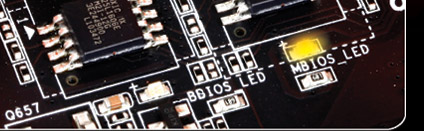

Светодиодный индикатор информирует какая из МС BIOS является активной, что облегчает задачу контроля над системой функционирующей в режиме Overclocking.
|
|
|
|
|
