В соответствии со спецификацией USB-IF стандартное подключение USB 2.0 должно обеспечивать силу тока равную 500 мА, а USB 3.0 - 900 мА. Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания. Сегодня существует множество устройств способных заряжаться или работать питаясь по USB. У многих из вас, вероятно, есть какое-нибудь USB устройство: небольшой вентилятор, светодиодная лампа, сотовый телефон или зарядное устройство, подключаемые к ПК?
Многим может подуматься, что раз устройство имеет USB разъём, то его однозначно можно подключать к компьютеру и оно с ним будет корректно работать. На самом деле это не так - прежде чем подключать что-либо к компьютеру нужно читать написанное мелким шрифтом. Так, например, приведенная ниже кружка-холодильник требует более чем 1А, в то время, как уже говорилось выше, по USB 2.0 подаётся максимум 5000 мА (0,5А), что, естественно не достаточно для данного устройства.
|
|
 |
 |

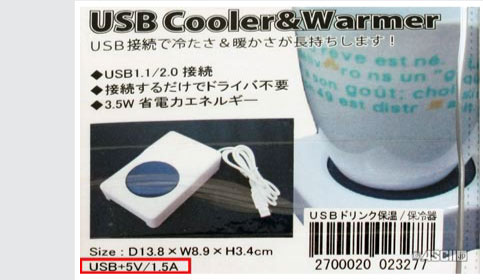

 На этикетке конкретно указано: необходима сила тока 1,5А
Пытаясь разобраться в спецификациях USB 2.0/3.0 я натолкнулся на интересный момент.
Любое USB устройство имеет встроенный контроллер информирующий компьютер сколько питания ему нужно. Например: "Я клавиатура! Мне не нужно много электричества! Пожалуйста выделите мне всего 100 мА. Или, я USB жесткий диск, которому нужно больше электроэнергии, пожалуйста выделите мне 500 мА.
|
|
 |

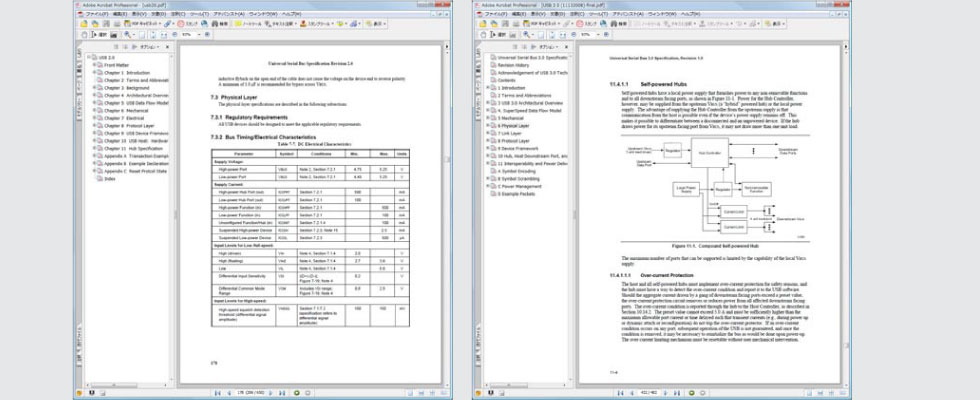

| Страница 178 спецификации USB 2.0: ограничения по питанию
|
|
|
Страница 432 спецификации USB 3.0: взаимосвязь между энергоснабжением USB и контроллером.
|
|
Интерфейс USB достаточно удобен для подключения различных устройств, поскольку позволяет не только обмениваться данными, но и питает подключаемые устройства. Хотя устройства подключаются к хост-контроллеру системы, последний не является единственным, решающим питание какой мощности выделить для устройства, ведущим является, как раз, контроллер устройства, посылающий запрос на энергоснабжение.
|
|
 |

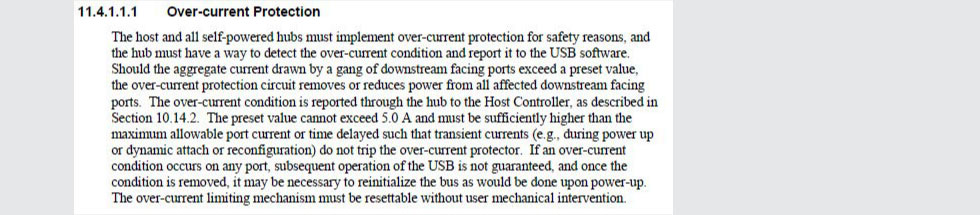

Спецификация USB 2.0/3.0 предполагает защиту от перегрузок: устройство не должно потреблять более 5А. Если устройство потребляет больше, хост-контроллером будет отключено непосредственно оно.
|
|
Как вы можете видеть из приведенного выше текста, хост-контроллер отвечает за выключение питания, если оно превышает предел 5А.. Однако, некоторые производители, в целях обеспечения безопасности , могут устанавливать более низкий лимит, однако это не то, что мы будем здесь тестировать. Здесь мы рассмотрим уникальный дизайн GIGABYTE 3x USB power, способный решить проблемы энергоснабжения таких устройств. как, уже упоминавшаяся выше, USB кружка-холодильник. На ретейловой упаковке системной платы GIGABYTE и при включении системы вы заметите логотип 333. Первая 3 говорит о поддержке USB 3.0, вторая - о SATA 3 и последняя, третья, - о 3x USB Power.
|
|
| >Это - уникальное торговое предложение!
|
|
 |
Хотя USB 2.0 хаб имеет ограничение в 500 мА по портам, системные платы GIGABYTE с технологией 3x USB Power в состоянии обеспечить до 1,5 А для каждого порта USB 2.0, а для портов хаба USB 3.0 - до 2,7 А.
12 портов USB 2.0 на системных платах GIGABYTE могут обеспечит ток суммарной силой равной 18 А, а 2 порта USB 3.0 - 5,4 А. Это означает, что системная плата GIGABYTE с технологией 3x USB Power суммарно может снабжать током суммарной силой 23,4 А.
|
|
| |
| Оборудование использовавшееся при тестировании
|
|
 |
| |
12 портовый USB хаб и мультиметр для замеров потребляемого USB устройствами тока.

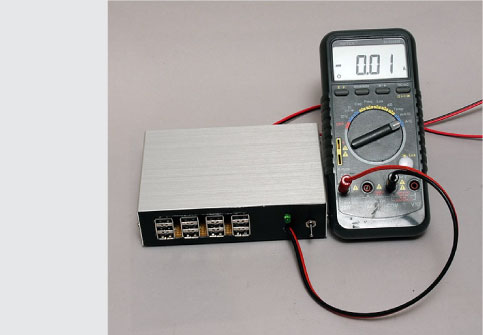

Как видно на фотографии сам USB хаб потребляет около 10 мА. Пусть вас не удивляет, что мультиметр показывает отрицательное значение - эта проблема будет решена в ходе эксперимента.
|
|
| Зарядка устройств через USB
|
|
 |
| |

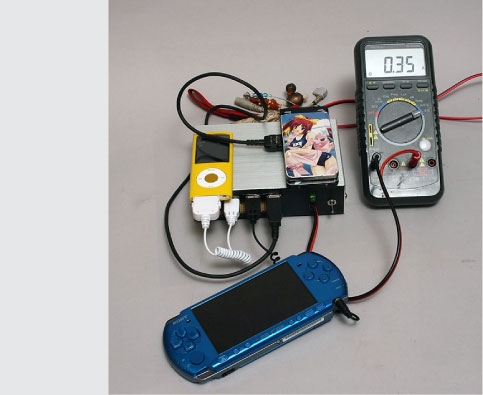

Для начала я подключил к хабу мобильный телефон, PSP и iPod. И телефон, и iPod полностью заряжены, поэтому мультиметр показывает только энергопотребление заряжающейся PSP - 350 мА
. |
|

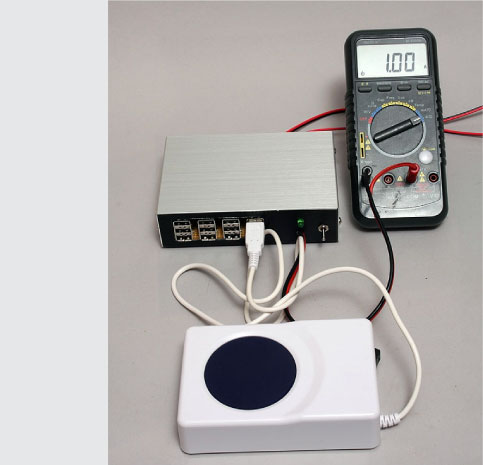

| Подставка для охлаждения/подогрева кофе
|
|
 |
| |
С этой подставкой ваш кофе будет дольше оставаться теплым даже в холодную погоду, а в жару функция охлаждения позволит напиткам дольше оставаться прохладными. В режиме охлаждения подставка потребляет ток силой 1А.
|
|
|
 |
 |

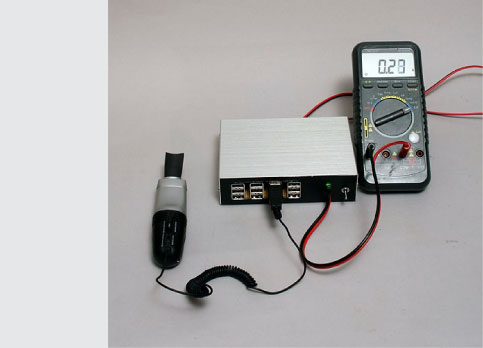

Этот USB пылесос со светодиодом для освещения затемненных мест потребляет ток менее 270 мА, но пылесосить им в обычном режиме достаточно проблематично.
|
|
| |

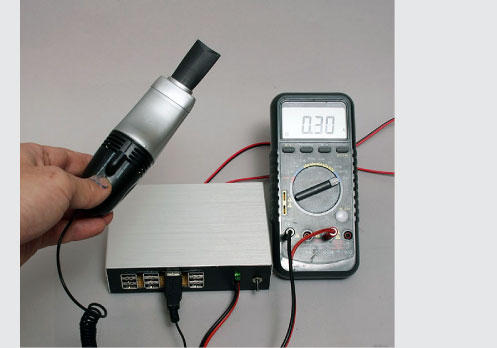

После переключения в турборежим качество работы, вроде, улучшилось, а прирост потребления тока увеличился незначительно - всего 300 мА.
|
|
|
 |
| |

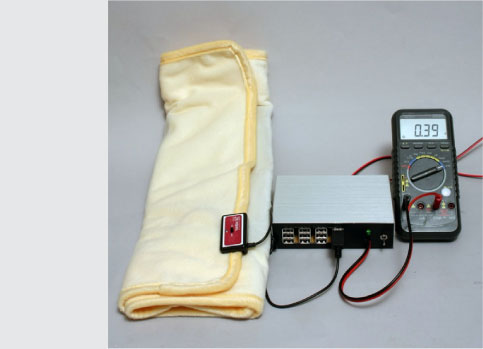

Шерстяное одеяло с электроподогревом - лучший выбор, что бы не замерзнуть зимой, а требует всего 400 мА.
|
|
|
 |
| |

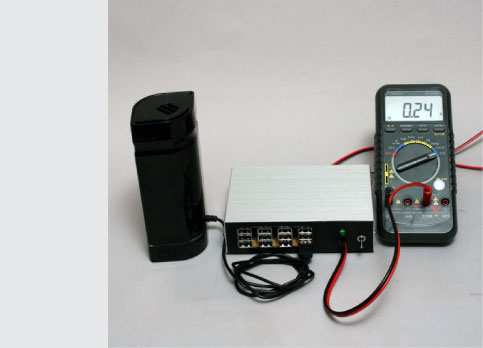

Ультразвуковой увлажнитель весьма полезен при сухой погоде - ему необходимо 240 мА.
|
|
|
 |
| |

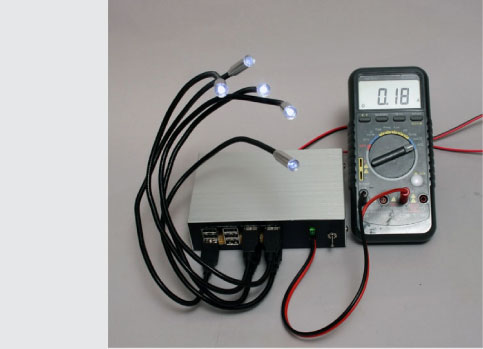

В последнее время мне стало достаточно трудно читать маркировку транзисторов, но светодиодный USB фонарик помог справиться мне с этой проблемой!
В общей сложности этот фонарик потребляет 180 мА - по 36 мА на каждый диод.
|
|
| |
So I plugged all of these devices into the USB hub at once, but the total current only reached 3.17A. So, I bought something that need more power for further experimentation.
|
|
|
 |
| |

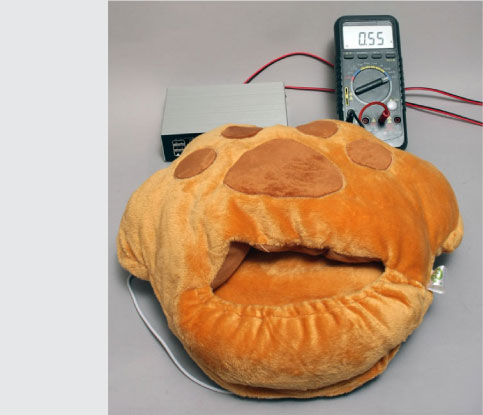

Веселая и стильная грелка для ног, похожая на лапу животного - согреет вас в холодную погоду.
Всего за 1980 японских Йена вы получите максимум удовольствия, согрев свои ноги с помощью этой милой грелки.
Я попробовал сам и рекомендую другим. Ведь эта весьма удобная грелка для ног требует всего 500 мА.
|
|
| USB подставка для подогрева чашки
|
|
 |
| |

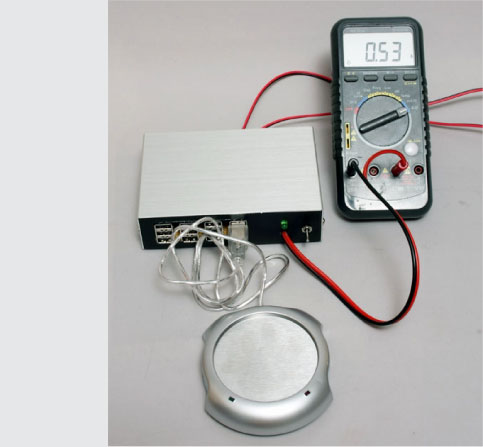

Термоэлектрический элемент может поддерживать температуру 50℃-60℃,но сколько же он потребляет электричества? Проверяем и получаем всего лишь 530 мА.
|
|
| |
| |
Даже если мы подключим две подставки совместно с подключенными ранее устройствами мы получим всего 4,25А потребляемого тока. Мне кажется мне нужны еще USB устройства.
|
|
| |
|
 |
 |

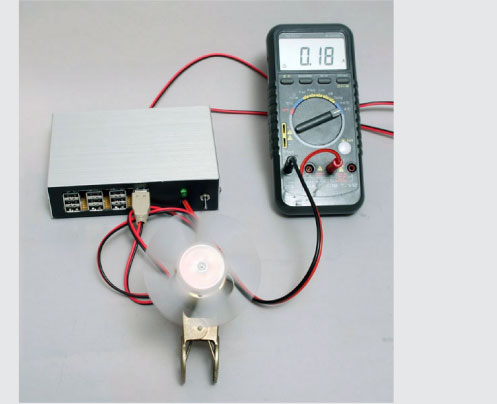

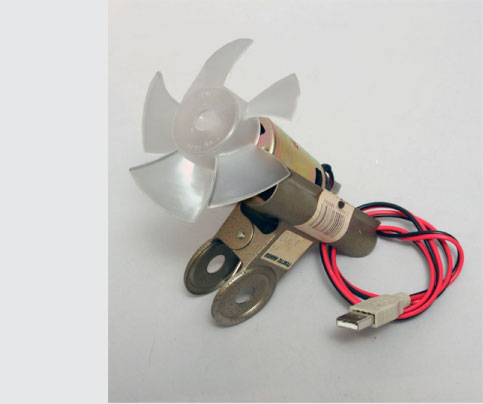

Я купил этот вентилятор в магазине электроники "Sengoku". На нем не было никакой маркировки и я не знаю сколько электричества он потребляет. После подключения и проверки выяснилось - всего 180 мА, но он достаточно слаб при подключении его к USB.
|
|
|
 |
 |

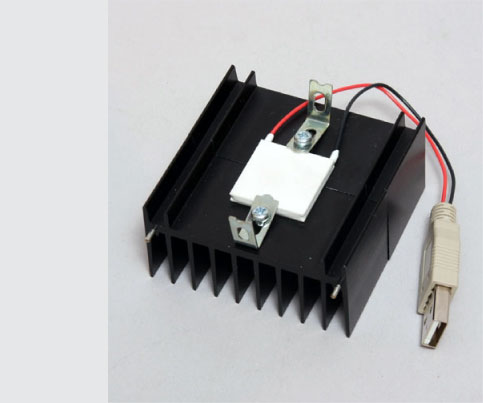

После подключения всех вышеперечисленных устройств мы всё ещё не можем достичь потребления тока суммарно превышающего максимально возможное стандартное значение! Поэтому, что бы начать наш эксперимент мне пришлось добавить еще устройство охлаждения, потребляющее 9,8 В и 4А.

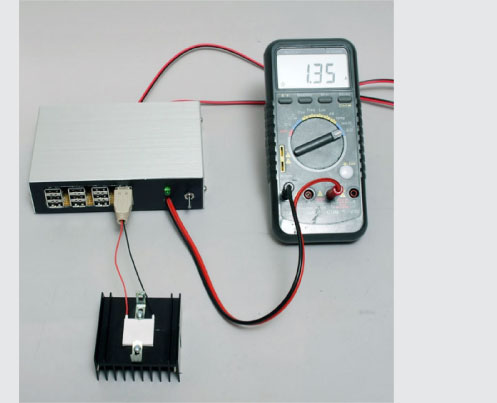

Так как другая сторона устройства достаточно горячая, я использовал радиатор для рассеивания излишнего тепла. При напряжении в два раза меньше необходимого устройство потребляет 1,35 А! О, 1350 мА - это довольно высокая мощность! Потребовалось бы задействовать 3 обычных USB порта, что бы обеспечить необходимую мощность, но на системной плате GIGABYTE GA-P55A-UD3R достаточно будет и одного.
После подключения всех устройств мы достигаем потребления 5,78А, что даже несколько превышает стандартные для USB 5А. Можно приступать к эксперименту с GIGABYTE GA-P55A-UD3R.
|
|

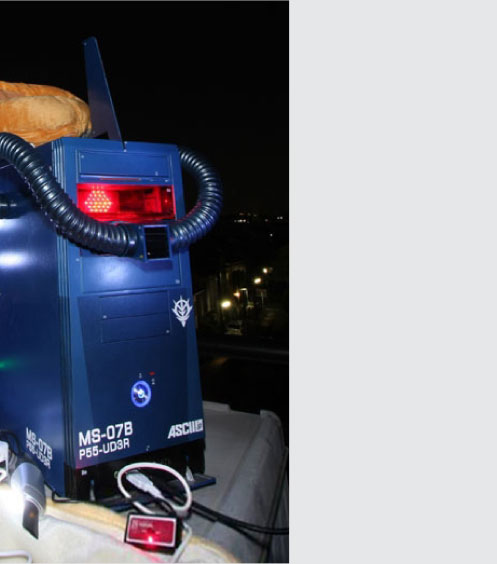

| Орион и полная луна в качестве фона для эксперимента с GA-P55A-UD3R
|
|
 |
| |

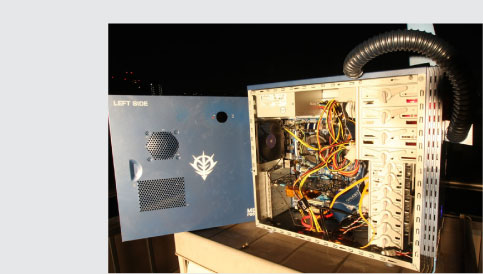

Так как на улице холодно и ясное небо мы можем провести эксперимент на открытом воздухе. Да, мы действительно используем в эксперименте GA-P55A-UD3R.
|
|
 |
| |
Нам не нужно использовать никакого дополнительного охлаждения для ЦП и VGA, потому что на улице всего +3.
|
|

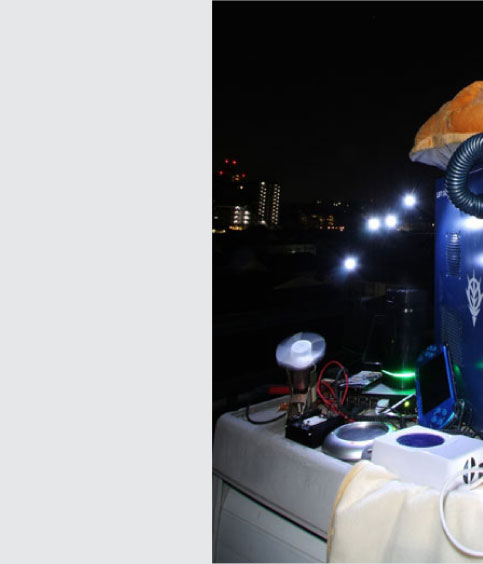

Вы просто не можете себе представить, как это сложно: подключить все устройства замёрзшими руками. Но, как вы можете заметить, мне это удалось. Я подключил все выше перечисленные USB устройства к компьютеру, и, как я уже говорил раннее, они потребляют суммарно почти 5,8 А тока. Удивительно - но машина всё ещё работает!
Из-за холодной погоды, для продолжения эксперимента, я вернулся в комнату. Результат эксперимента: компьютер по прежнему работает, не смотря на суммарную нагрузку более 5А, нет никаких посторонних шумов и запахов после подключения такого большого количества устройств. И что самое важное - Windows 7 работает стабильно Это действительно отличная плата!
Так же я проверил зарядку PSP на обычной системной плате и на плате GIGABYTE GA-P55A-UD3R. Как оказалось: PSP требуется для зарядки ток менее 500 мА - так что никакой разницы во времени зарядки при традиционной системной плате и при GIGABYTE GA-P55A-UD3R не будет.
|
|
 |
 |
Подключены все устройства! Система стабильна!
|
|
| |
Этот эксперимент доказал, что системная плата GIGABYTE GA-P55A-UD3R действительно может обеспечивать ток силой более 5А по USB. Но ведь USB рассчитано на суммарную нагрузку 23,4А - для того что бы проверить работоспособность с такой мощностью мне наверное потребуется подключить одновременно микроволновку, кондиционер и духовой шкаф. Здесь уже опасность подстерегает с другой стороны - боюсь обычный кабель не выдержит такой нагрузки.... Думаю придется искать кабель потолще.
|
|
|
>Великолепно! Действительно разная мощность и скорость
|
|
На сегодня проведено уже много тестов и написано много статей о скорости USB 3.0 и SATA 3.0 на системных платах GIGABYTE GA-P55A-UD3R. Они подтверждают: есть определенные преимущества у обоих. В будущем HD мультимедиа контент будет становиться всё популярнее, размеры файлов будут возрастать, а вслед за ними будут увеличиваться объёмы жестких дисков и других устройств хранения данных! Вы скажете, что вы не используете HD контент очень часто, но новые технологии в любом случае позволят значительно сократить время чтения, записи, копирования или удаления данных большого объёма. Эти технологии действительно преимущество для потребителя!
На сегодня проведено уже много тестов и написано много статей о скорости USB 3.0 и SATA 3.0 на системных платах GIGABYTE GA-P55A-UD3R. Они подтверждают: есть определенные преимущества у обоих. В будущем HD мультимедиа контент будет становиться всё популярнее, размеры файлов будут возрастать, а вслед за ними будут увеличиваться объёмы жестких дисков и других устройств хранения данных! Вы скажете, что вы не используете HD контент очень часто, но новые технологии в любом случае позволят значительно сократить время чтения, записи, копирования или удаления данных большого объёма. Эти технологии действительно преимущество для потребителя!
Стоит напомнить, что дизайн USB системной платы GA-P55A-UD3R уникален. USB обеспечивает мощность в три раза выше чем обычно. По сравнению с классическими, GIGABYTE USB-3X Power может обеспечить питанием одновременно больше устройств.
